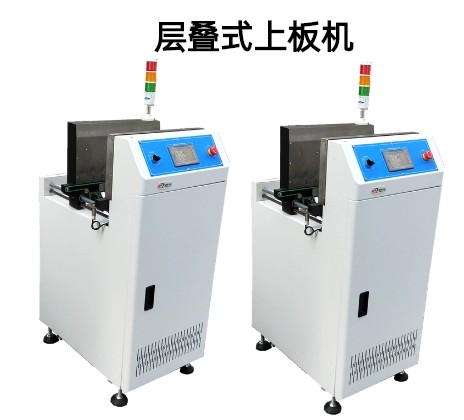

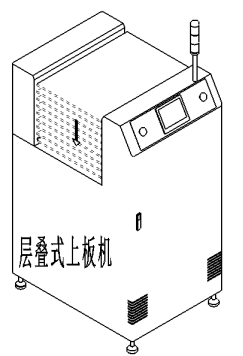

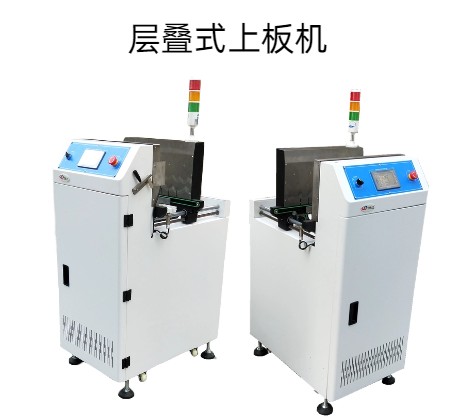

功能描述：此設備用于SMT或DIP生產線源頭，將成疊的PCB裸板放到料架上，于底層放松并跌落軌道，推插平落無間斷送到PCB生產線上，實現自動送板操作功能。
可根據客戶PCB板大小要求定做各種非標機型；
特點：
選用進口精密導桿、軸承調寬；
采用標準步進電機運輸,確保平穩；
選用亞德客標準氣缸推板，確保PCB平順下跌供板；
開口式設計，便于取、放PCB；
采用PLC控制，工作穩定可靠；
觸摸屏操作界面，人機對話十分方便，操作方便、簡單，時實查巡設備工作狀態；
標準配備SMEMA信號接口，可與其它設備進行在線接駁；
黑板檢測 （ 選項 ）
技術參數：
型號 | QQDB-450 |
機器外型尺寸 | L600*W800*H1200（不含警燈高度） |
PCB寬度 | 50－450 |
PCB運輸高度 | 900±20mm(可定做) |
PCB運輸方向 | 左→右（可選右→左） |
PCB厚度 | 1-5mm |
最快供板速度 | >10片/Min |
控制方式 | PLC+觸摸屏 |
電力消耗 | 150W |
輸入電壓 | AC 220V 50-60Hz |
輸入氣壓 | 4-7Kg/cm2 |
重量 | 165KG |
